○ 产品介绍:
VPC系列高效文丘里洗涤器,将文丘里效应发挥的淋漓尽致。我们巧妙利用气液两相流的动能和质量流量的不同配比形成恰到好处的气液混合度来完成不同的任务。
气体流程:携带有害物(粉尘/烟尘)的气流与细小的雾滴迅速充分混合形成过饱和水气,过饱和水气以颗粒物为凝结核快速凝聚形成大的液滴,接着气流高速旋转冲刷水面形成密实的液幕屏障对粉尘进行二次捕集,然后气流旋转向上,夹带的颗粒物依靠惯性力、离心力脱离气体混入水中,而净化后的气体则通过风机压入烟囱排入大气。
洗涤水流程:循环水进入文氏管后成为分散相随气流进入后段分离器又再次凝聚成连续相的流体并夹带粉尘、油滴等杂质沿器壁流入循环水箱,污水经过分级过滤沉淀将轻颗粒物浮在水面上,重颗粒物沉淀在箱底。通过刮泥机或刮渣机(可选配)定期将浮渣和沉渣刮到排渣口堆积,最后由人工将这些污物运至特定堆放点。
○ 应用领域
炉窑烟尘---冶金熔炉、锅炉烟气、石灰窑、玻璃炉窑、琉璃炉窑、陶瓷炉窑等;
土石粉尘---开矿、破碎筛分、水泥使用、粘土、建材表面处理、搅拌站等;
粘性粉末 --- 制药工艺、动物饲料、喷涂喷漆、印刷、色母粒;
机加工粉尘 --- 车、铣、刨、锯、锻、打磨、抛光、喷砂;
蒸汽和油雾 --- 清洗机、压铸、轧机、磨床、酸洗、电镀、热处理等;
易燃易爆粉尘 --- 镁/铝制品打磨抛光、火药生产、谷物加工、刹车试验平台;
橡塑/皮革粉尘 --- 制鞋、轮胎生产、塑料处理、皮革打磨、挤塑;
纤维/绒毛粉尘 --- 抛光、纺织、织物后整理、绝缘材料生产、保温材料生产。
○ 显著优势
分离效率高;
适用于高温烟气净化;
适用湿气体和黏性粉尘;
可去除一定的水溶性废气;
简单、稳定、维护极其简易;
安全处理易燃易爆粉尘;
除尘脱硫/脱酸一体化;
无二次扬尘;
通用性强。

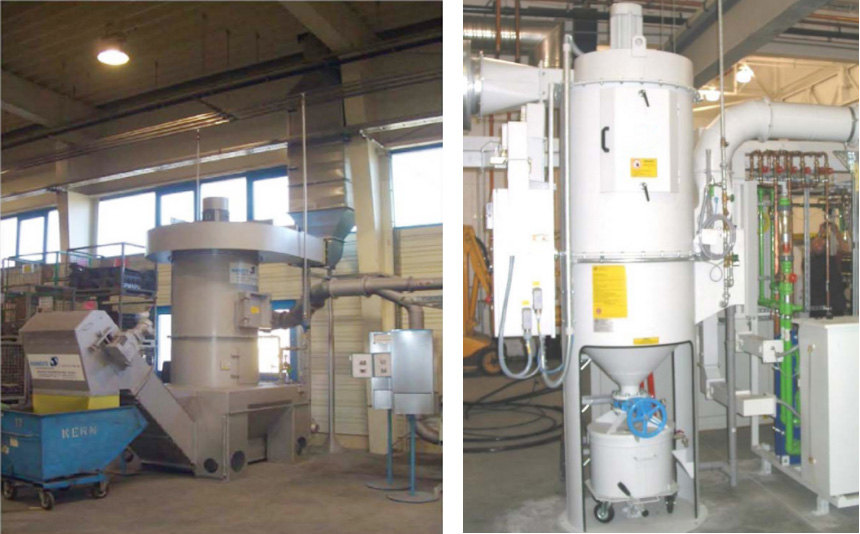

○ 灵巧的文丘里除尘机组VPC-SMA
VPC-SMA机组的特征是风机、泵均已装配好并完成了出厂调试,客户只需通电通水即可投入使用。文丘里喷嘴通过水泵接至净水池,污染物从分离器底部排至污水池,污水池移动式设计,便于清理沉积物和污水处理。净水池设有液面监控和新水自动补充系统。
功能和配件选项:
浮渣过滤器|运渣小车|水池防冰单元|生产设备联动接口
型号系列:
型号 | 设计风量 | 可供负压 | 驱动功率 | 无水重量 | 净水池型号 | 污水池型号 | 直径/总高 | 噪音 |
VPC-SMA | m3/h | Pa | kw | kg | CSP | NEP | mm | dB(A) |
220 | 2,000 | 800 | 4 | 450 | 1 | 2 | 660/1980 | 78 |
252 | 2500 | 910 | 4 | 560 | 1 | 2 | 745/2220 | 78 |
236 | 3600 | 810 | 5.5 | 650 | 1 | 2 | 800/2460 | 78 |
254 | 5400 | 800 | 7.5 | 840 | 2 | 2 | 1100/2577 | 79 |
272 | 7200 | 930 | 11 | 980 | 3 | 2 | 1350/3075 | 79 |
290 | 9000 | 930 | 15 | 1120 | 3 | 3 | 1500/3550 | 80 |
311 | 11000 | 930 | 18.5 | 1470 | 4 | 3 | 1750/3925 | 82 |
315 | 15000 | 930 | 22 | 1890 | 4 | 4 | 2000/4123 | 86 |
* 电源均为380V/50Hz *噪音为距未配备消音装置的设备1米距离处测定。 |
○ 多功能的文丘里除尘器VPC-V1
VPC文丘里除尘器的风机单独放置,污水池自动排出杂质。气体中的污染物进入污水池分离后,通过刮板等系统堆积到排渣口等待人工运输。净水池设有液面监控和新水自动补充系统。
功能和配件选项:
管道防火系统|管道防粘系统|污水池刮渣系统|浮渣过滤器|运渣小车|水池防冰单元|风机消音单元|生产设备联动接口
型号系列:
型号 |
设计风量 | 压力损失 | 无水重量 | 污水池型号 | 净水池型号 | 直径/总高 | 噪音 |
VPC-V1 | m3/h | Pa | kg | CSP | NEP | mm | dB(A) |
236 | 3600 | 1980 | 1080 | 3 | 3 | 800/1650 | 78 |
254 | 5400 | 2020 | 1160 | 3 | 3 | 1100/1800 | 79 |
272 | 7200 | 2100 | 1410 | 4 | 3 | 1350/2175 | 79 |
290 | 9000 | 2100 | 1620 | 4 | 4 | 1500/2500 | 80 |
311 | 11000 | 2100 | 1920 | 5 | 4 | 1750/2875 | 82 |
315 | 15000 | 2300 | 2175 | 5 | 4 | 2000/3370 | 82 |
321 | 21000 | 2300 | 2460 | 6 | 4 | 2300/3750 | 82 |
328 | 28000 | 2300 | 2883 | 6 | 4 | 2700/4300 | 82 |
335 | 35000 | 2300 | 3670 | 6 | 4 | 3000/5475 | 88 |
* 电源均为380V/50Hz *噪音为距未配备消音装置的设备1米距离处测定。 |
